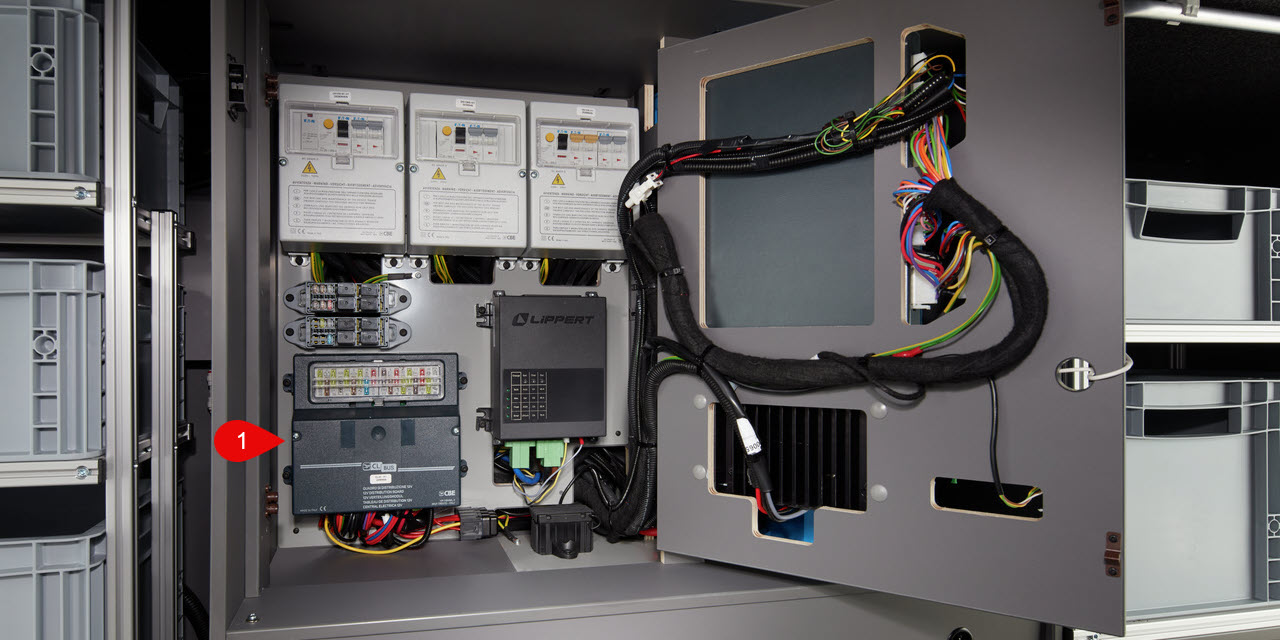

Die Relaisbox.

Die Relaisbox ist ein Kontroll- und Verteilungsmodul. Hier sind alle 12-Volt-Hauptstromkreise des Fahrzeugs abgesichert, darunter beispielsweise verschiedene elektrische Geräte, Hauptstromkreise und Zuleitungen.

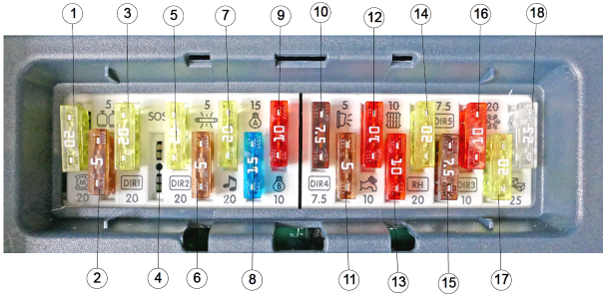

Die Relaisbox besteht unter anderem aus verschiedenen Flachstecksicherungen. Welche Sicherung wofür ist, lässt sich auch an den abgebildeten Piktogrammen erkennen.

1. 12-Volt-Zuleitungen (20 Ampere)
   • Warmwasserheizung Fahrerhaus
   • 12-Volt- und USB-Ladesteckdosen
   • Vorsicherung Haupttaster Multimedia
   • Lastmodul über Haupttaster Zentralpanel
   • Steckdose Garage
2. Eis-Ex-Heizung (5 Ampere)
3. Radio/Navi und Verstärker Radio (20 Ampere)
4. SOS-Steckplatz (weitere Informationen)
5. Lastmodul (20 Ampere)
6. Reserve
7. Multimediasystem (20 Ampere)
   • Haupttaster Zentralpanel
   • Radio/Navi
   • SAT-Anlage
   • TV-Lift
   • TV
8. Lichtmodul/Lichtgruppe "A" (15 Ampere)
9. Lichtgruppe "B"/Bewegungsmelder Licht (10 Ampere)
10. 230-Volt-Außenstromerkennung (7.5 Ampere)
11. Reserve
12. Wasserpumpe/Taster Wasserpumpe Zentralpanel (10 Ampere)
13. 12-Volt-Zuleitungen (10 Ampere)
    • Warmwasserheizung/Umwälzpumpe
    • Router
    • Gastankanzeige
14. 12-Volt-Zuleitungen (20 Ampere)
    • Lichtmodul
    • Gaswarner
    • Gasfernschalter Gastank
    • Dachlüfter
15. Schaltsignal Gasfernschalter (7.5 Ampere)
16. Steuerung Einstiegstür (10 Ampere)
17. Kühlschrank (20 Ampere)
18. Trittstufe/ZV (25 Ampere)

Defekte Sicherungen in der Relaisbox werden rot beleuchtet, sodass ein Defekt leicht zu erkennen ist.
